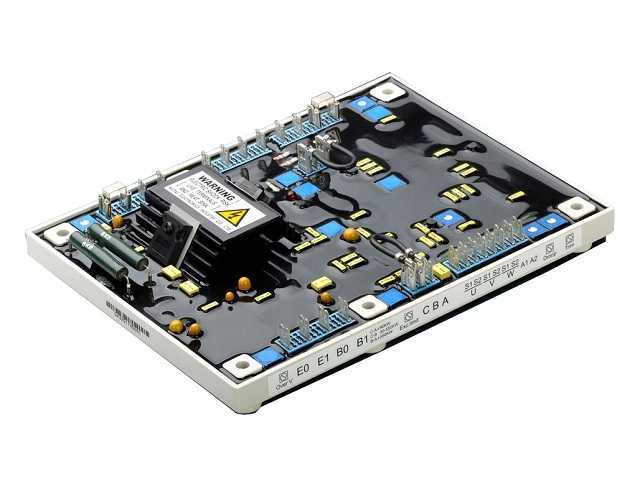

Применяется для комплектации синхронных генераторов фирмы Stamford, Англия серии Newage.
Напряжение на измерительном входе |
190 ~ 264 В переменного тока / 2-х или 3-х фазное |
Частота на измерительном входе |
50/60 Гц |
Напряжение на силовом входе |
170 ~ 220 В переменного тока/ 3-х фазное 3-х проводное |
Частота на силовом входе |
100 Гц или 120 Гц |
Напряжение на выходе |
максимально 120 В пост. тока |
Номинальный ток на выходе |
3,7 А |
Максимальный ток на выходе (не более 10сек) |
6 А |
Сопротивление на выходе |
мин. 15 Ом |
Регулирование напряжения |
< ± 0,5% (при 4% регулировании двигателя) |
Внешняя регулировка напряжения |
± 10% с 5 кОм 1-ваттным подстроечным резистором |
Защита от пониженной частоты (заводская установка) |
Уставка 95% Гц Спад 100-300 % вниз до 30 Гц |
Время линейного нарастания при плавном пуске |
3 сек. |
Диапазон рабочих температур |
От -40 до +70 ’C |
Защита от перевозбуждения |
Уставка 75 В пост. тока, задержка времени 8-15 сек. |
Размеры |
203,5 мм ( Д) * 153,6 мм (Ш) * 43,5 мм (В) |
Вес |
530 г ± 2% |
