Реле контроля изоляции РКИ-500

Реле контроля изоляции РКИ-500 предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного напряжения до 450В частотой 50 Гц с изолированной нейтралью.

При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.

Конструкция системы

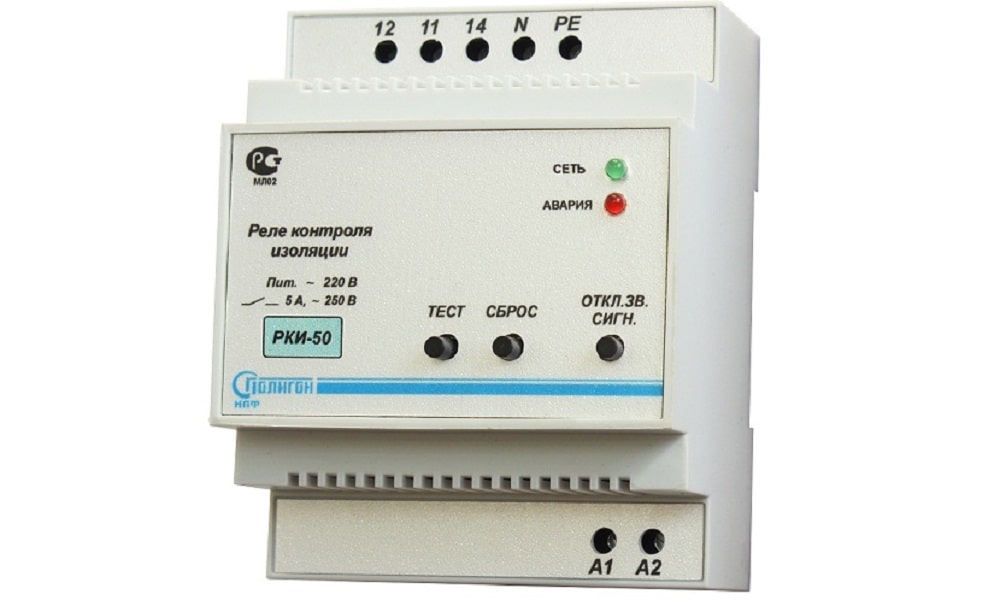

– На передней панели блока находятся светодиодные индикаторы «СЕТЬ», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС», «ОТКЛ.ЗВ.СИГН.».
– В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и других устройств управления и сигнализации.
– Питание реле может осуществляться непосредственно от контролируемой сети или от нестабилизированного источника постоянного напряжения =24 В, =12 В. Цепи питания, измерения и контакта выходного реле гальванически разделены.

Технические характеристики

Параметр	Значение
Напряжение питания	~220±10% В, 50 Гц
	=24±10% В
	=12±10% В
Напряжение контролируемой сети (действующее значение)	0….450 В
Пороговое значение сопротивления изоляции	500 кОм
Временная задержка на включение сигнализации при ухудшении изоляции, не более	2 с
Измерительное напряжение	12 В
Коммутируемый ток контакта (АС1 250 В)	5 А
Потребляемая мощность, не более	3 Вт
Габаритные размеры блока ( 4 модуля )	71 х 90 х 60 мм
Масса, не более	0.25 кг
Диапазон рабочих температур (без конденсата)	-40 … +45 °С
