Блок-контейнерная дизельная электростанция

Блок-контейнер для ДГУ (дизель-генераторной установки) является отличной защитой электростанции от осадков, попадания внутрь посторонних предметов, а также защищает от несанкционированного доступа третьих лиц. При этом внутри утеплённого блок-контейнера для ДЭС достаточно места для присутствия персонала, что также позволяет им работать в комфортных условиях даже при минусовой температуре на улице. При этом использование ДЭС в блок-контейнере позволяет снизить уровень шума рядом с блок-контейнером.Контейнерное исполнение дизель-генератора является идеальным вариантом при эксплуатации ДЭС в экстремальных погодных условиях, где температура колеблется от -50 до +50

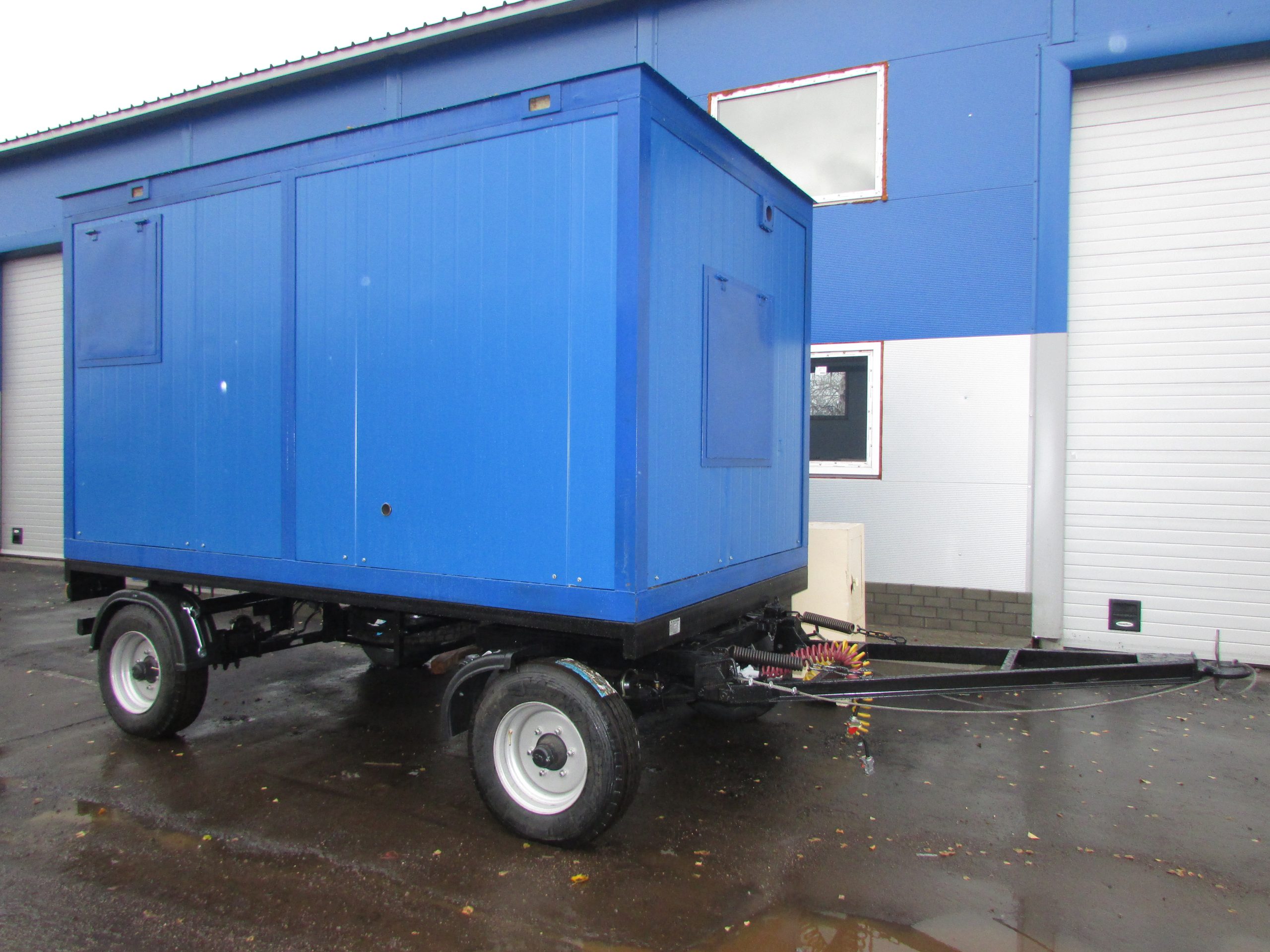

При необходимости перемещения ДЭС в контейнере её можно установить на прицеп (автомобильный или тракторный) или на полозья. Основные параметры передвижного исполнения дизель-генераторов и электростанций можно посмотреть здесь.

При размещении и установке ДЭС в блок-контейнере типа Север (БКЭ-04-02-01, БКЭ-03-03-03 и другие) Вам понадобится минимум усилий и затрат, т.к. для этого лишь необходимо установить дизель-генератор на ровную поверхность, выдерживающую массу ДЭС, и подключить силовой кабель.

  • Оборудование (Развернуть)

    На выбор клиента, ,блочно-модульная электростанция оборудуется следующими системами

    Система воздухозабора и ручной вентиляции .

    Обеспечивается одним (двумя) впускными окнами и одним выпускным проемом. Впускные окна и проем содержат устройства для фиксации в полуоткрытом положении;

    Система газовыхлопа.

    Оборудуется газовыхлопным полностью теплоизолированным трубопроводом дизеля и глушителем шума;

    Система освещения.

    Освещение блок-контейнера выполнено настенными светильниками: освещение основное 220 В (2 светильника) и освещение аварийное 24 В (2 светильника). По техническому заданию заказчика может быть установлено любое количество плафонов различной мощности, как от аккумуляторных батарей, так и от внешней сети (либо от работающего дизель-генератора);

    Щит собственных нужд.

    Предназначен для управления системой освещения, розеточной группой и пожаро-охранной сигнализацией (в случае если контейнер ей укомплектован);

    Система ручного пожаротушения.
    Состоит из двух углекислотных огнетушителей, которые расположены внутри контейнера рядом с входной дверью и предназначены для ликвидации локальных очагов возгорания.

  • Комплектация (Развернуть)

    1-я степень автоматизации

    Окраска блок-контейнера Цвет синий RALL 5005
    Конструкция Cиловой металлический каркас
    Стены Сендвич-панелями толщиной 100 мм. Утеплитель — минеральная вата.
    Потолок Утеплитель — минеральная вата. Обшивка — оцинкованное железо.
    Пол Утеплённый. Покрыт рифлёным листом толщиной 4мм.
    Вентилляция Клапаны рабочей вентиляции для оттока и притока воздуха с ручным управлением.
    Система газовыхлопа контейнера Газовыхлоп контейнера электростанции имеет компенсатор линейного растяжения, теплоизолированный трубопровод. Предусмотрен быстрый демонтаж глушителей шума.
    Освещение контейнера Два настенных светильника 24 В. Два настенных светильника 220 В. Светильники работают от основной сети либо от генератоора электростанции. Выключатель освещения находится внутри контейнера.
    Система пожарно-охранной сигнализации Пожарно­охранная сигнализация (12 В) на основе тепловых датчиков и датчиков задымлённости помещения, со светозвуковым оповещателем, расположенным над входной дверью контейнера.
    Огнетушители ОУ-2 (2 шт)
    Резервное питание Комплект аккумуляторных батарей (2 шт). Предназначены для питания стартера первичного двигателя, системы пожарно-охранной сигнализации, а также системы рабочего и резервного освещения.

    2-я и высшие степени автоматизации

    Всё что входит в 1-ю степень автоматизации и дополнительно:

    • Клапаны рабочей вентиляции для оттока и притока воздуха, выполненные из алюминиевого профиля и имеющие электропривод для автоматического срабатывания.
    • 2 масляных радиатора мощностью 1,5 кВт для поддержания температурного режима в контейнере
    • Система автоматического порошкового пожаротушения.
    • Устройство для подзарядки аккумулятора (входит в состав шкафа управления электростанцией).
  • Габаритные размеры (Развернуть)

    Габаритные размеры дизельных электростанций в утеплённом блок-контейнере «Север»

    Наим.

    модели

    Мощность, кВт / кВА

    Модель двигателя

    Модель генератора

    Бак, л

    Расход топлива, л/ч

    Габаритные размеры, мм

    Масса, кг

    Основная

    Резервная

    Д х Ш х В

    1

    АД-16

    16/20

    17,6/22

    Д-243

    MJB 160 MA4

    90

    5

    3000 х 2300 х 2300

    2220

    2

    АД-20

    20/25

    22/27,5

    Д-243

    MJB 160 MA4

    90

    6,8

    3000 х 2300 х 2300

    2220

    3

    АД-30

    30/37,5

    33/41,2

    Д-243

    MJB 200 MA4

    90

    9,2

    3000 х 2300 х 2300

    2260

    4

    АД-40

    40/50

    44/55

    Д-246.4

    MJB 200 MA4

    90

    12

    4000 х 2300 х 2300

    2370

    5

    АД-50

    50/62,5

    55/68,7

    Д-246.4

    MJB 200 MA4

    150

    13,6

    4000 х 2300 х 2300

    2400

    6

    АД-60

    60/75

    66/82,5

    Д-246.4

    MJB 200 MA4

    150

    17

    4000 х 2300 х 2300

    2400

    ЯМЗ-236М

    LSA 44.2 VS3

    MJB 20 MB4

    200

    19

    4000 х 2300 х 2300

    3520

    7

    АД-75

    75/94

    82,5/103

    ЯМЗ-236М

    LSA 44.2 VS3

    MJB 20 MB4

    200

    22,9

    4000 х 2300 х 2400

    3520

    Д-266.4

    MJB 225 LA4

    200

    16,3

    4000 х 2300 х 2400

    3450

    8

    АД-100

    100/125

    110/137,5

    ЯМЗ-238М2

    MJB 225 LA4

    200

    31

    4000 х 2300 х 2400

    3775

    Д-266.4

    MJB 225 LA4

    200

    22

    4000 х 2300 х 2400

    3450

    9

    АД-120

    120/150

    132/165

    ЯМЗ-238Д

    MJB 250 MB4

    LSA 46.2 M5

    300

    35,3

    4000 х 2300 х 2400

    3950

    10

    АД-150

    150/187,5

    165/206,2

    ЯМЗ-238Д

    MJB 250 MB4

    LSA 46.2 M5

    400

    43

    4000 х 2300 х 2400

    4390

    11

    АД-160

    160/200

    176/220

    ЯМЗ-238Д

    MJB 250 LA4

    LSA 46.2 M5

    300

    47,1

    4000 х 2300 х 2400

    4390

    12

    АД-200

    200/250

    220/275

    ЯМЗ-7514.10

    MJB 250 LA4

    LSA 46.2 M5

    400

    55,7

    4000 х 2300 х 2400

    4510

    13

    АД-250

    250/312,5

    275/343,7

    ТМЗ-8435.10

    MJB 315 SB4

    400

    58,9

    4000 х 2300 х 2400

    4900

    ЯМЗ-7514.10

    MJB 315 SB4

    750

    58,9

    4000 х 2300 х 2400

    4900

    14

    АД-315

    315/394

    346/437

    ЯМЗ-8503.10

    MJB 315 MA4

    LSA 47.2 S4

    800

    89,3

    5000 х 2400 х 2500

    6400

    ТМЗ-8525.10

    MJB 315 MA4

    600

    74,3

    5000 х 2400 х 2500

    5900

    ЯМЗ-240НМ2

    MJB 315 MA4

    600

    90,6

    5000 х 2400 х 2500

    6150

    15

    АД-350

    350/437

    385/481

    ЯМЗ-8503.10

    MJB 355 SA4

    1000

    99

    6000 х 2400 х 2500

    6400

    16

    АД-400

    400/500

    440/550

    ЯМЗ-8503.10

    MJB 355 SA4

    1000

    114

    6000 х 2400 х 2500

    6800

Габаритный чертёж
